Fast jeder zweite Schaden an einer gedämmten Fassade hat nichts mit dem Material zu tun, sondern mit der Hand des Monteurs. Wenn die WDVS-Montage nicht stimmt, reißen Putzschichten ab, zieht Wasser hinter die Dämmung oder löst sich die Platte im Wind. Das ist ärgerlich, teuer und oft ein Fall für den Bausachverständigen. Die gute Nachricht: Die meisten dieser Probleme lassen sich vermeiden, wenn man die Basics bei Dübeln und Schienen behält.
In diesem Artikel erfahren Sie, worauf es bei der mechanischen Befestigung wirklich ankommt. Wir schauen uns an, welche Dübeltypen wann sinnvoll sind, wie man Schienen korrekt befestigt und welche typischen Fehler in der Praxis immer wieder vorkommen. Ob Sie selbst sanieren oder einen Fachbetrieb beauftragen - hier finden Sie das Wissen, um Qualität sicherzustellen.
Warum Dübel und Schienen so entscheidend sind
Eine Fassade muss mehr aushalten als nur Regen. Windlasten, Temperaturschwankungen und die eigene Gewichtsbelastung wirken ständig auf das System. Laut der Deutschen Gesellschaft für Wärmeschutz (DGfW) gehen bis zu 70 Prozent aller Schäden an Wärmedämm-Verbundsystemen auf Montagefehler zurück. Häufigste Ursache? Falsch gesetzte Dübel oder falsch montierte Schienen.
Die allgemeine bauaufsichtliche Zulassung (AbZ) fordert explizit die korrekte Befestigung mit zugelassenen Dübeln. Warum? Weil die Systemstabilität unter Windlasten von bis zu 1,5 kN/m² gewährleistet sein muss. Ohne die richtige mechanische Verankerung nützt auch die beste Dämmplatte nichts. Der Kleber hält zwar initial, aber langfristig trägt der Dübel die Last. Besonders bei höheren Etagen oder exponierten Lagen wird das deutlich.
Verwechseln Sie nicht: Es geht nicht nur darum, dass die Platte klebt. Es geht darum, dass sie *bleibt*. Und dafür braucht es ein durchdachtes Befestigungskonzept, das Untergrund, Dämmdicke und Windlast berücksichtigt.

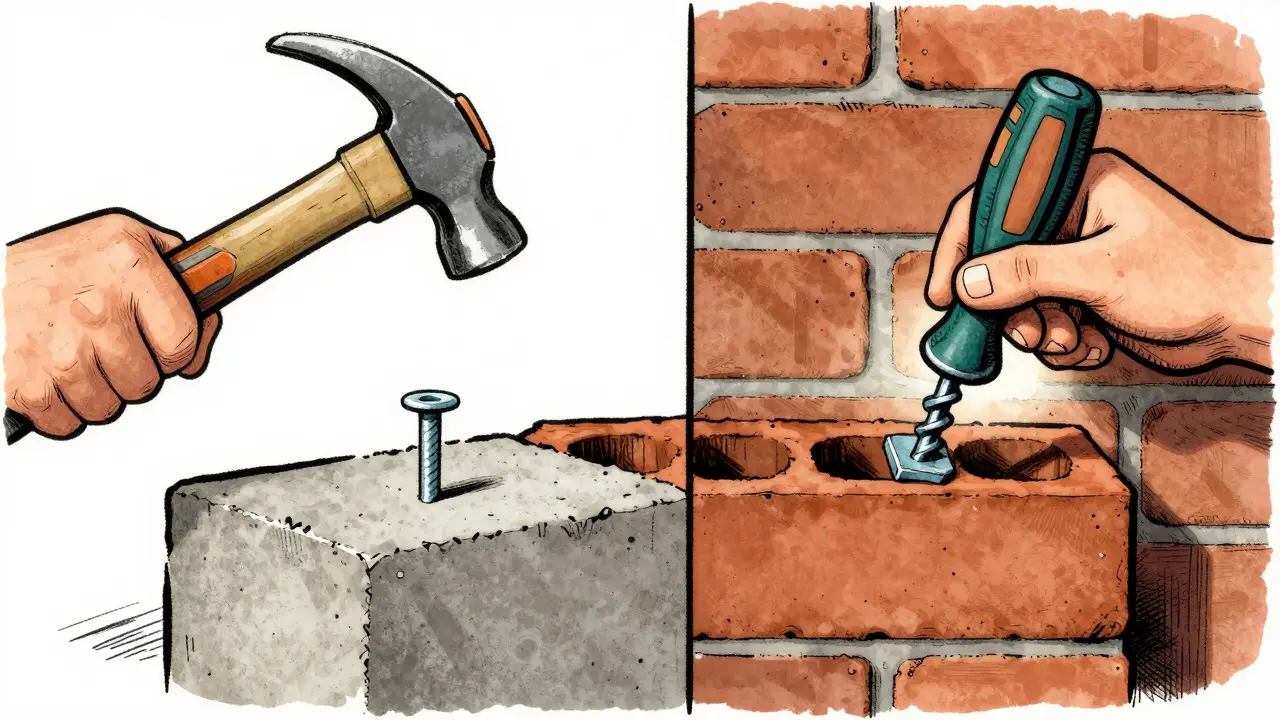

Dübelarten: Schlagdübel vs. Schraubdübel
Nicht jeder Dübel passt zu jedem Untergrund. Grundsätzlich unterscheidet man zwei Haupttypen:
- Schlagdübel: Diese werden mit einem Hammer eingeschlagen. Sie eignen sich gut für massive Untergründe wie Beton oder Vollziegel. Wichtig: Nur nach dem Erhärtung des Klebers setzen, immer rechtwinklig zur Platte und oberflächenbündig oder versenkt.
- Schraubdübel: Diese werden mit einem Bit (oft TORX T40) eingeschraubt. Beispiele sind Systeme wie der Quadroline® PU-MontageQuader von Baumit. Sie bieten mehr Kontrolle über die Eindringtiefe und sind ideal für unebene Oberflächen oder wenn Präzision gefragt ist.
Achten Sie auf die Maße: Standardmäßig beträgt der Dübeldurchmesser 8 mm, das Bohrloch sollte 60 mm tief sein. Die Mindesteinschraubtiefe liegt bei 40 mm, maximal dürfen es 65 mm sein. Bei Putzdicken ab 5 mm muss die Putzschale auf ca. Ø 10 mm aufgeweitet werden, damit der Dübel sauber greift.
Eine wichtige Regel aus der Praxis: Der Dübel muss mindestens 25 mm aus der Dämmschicht herausragen. Und die Dämmschicht selbst sollte mindestens 6 cm dick sein. Wer hier spart, riskiert Wärmebrücken und schlechte Haftung.
Schienenmontage: Der unterschätzte Faktor
Bei kritischen Stellen wie dem Sockelbereich kommen Sockelschienen oder Halteschienen zum Einsatz. Sie stabilisieren die unteren Reihen der Dämmplatten und verhindern, dass diese durch Feuchtigkeit oder mechanische Belastung nachgeben.
Hier gilt: Schienen können Fassadentoleranzen bis zu 3 cm ausgleichen. Geklebte und gedübelte Systeme ohne Schienen schaffen oft nur bis zu 2 cm. Das macht Schienen besonders wertvoll bei älteren Gebäuden mit unebenen Wänden.
Wie befestigt man sie richtig?
- Höhe der Sockelschiene exakt markieren.
- Dübellöcher für die Schiene bohren.
- Schlagdübel oder Kragendübel setzen.
- Abstand zwischen den Dübeln max. 30 cm einhalten.
Typische Montagefehler und wie Sie sie vermeiden
Die Erfahrung zeigt: Die häufigsten Fehler passieren nicht durch Unwissenheit, sondern durch Zeitdruck oder falsche Annahmen. Hier die Top-Fehler und ihre Lösungen:
| Fehler | Folge | Lösung |
|---|---|---|
| Zu wenige Dübel pro m² | Ausreißen unter Windlast | Immer berechnete Menge verwenden (mind. 8/m² bei Standard) |
| Falsche Einschraubtiefe | Geringe Haltbarkeit, Durchbrechen | Mindestens 40 mm, max. 65 mm; Bohrmaschine mit Tiefenanschlag nutzen |
| Kreuzfugen bei Dämmplatten | Putzrisse, Wassereindringung | Platten immer im Versatz legen, Kreuzfugen vermeiden |
| Fehlende Abdichtung an Schienen | Feuchtigkeitsschäden am Sockel | Dichtmasse vor Montage auftragen |
| Bohren im Drehgang bei Lochbaustoffen | Ausbrüche, instabile Dübel | Bei Ziegel/Lochstein immer im Stoßbohrmodus arbeiten |
Ein konkretes Beispiel aus der Praxis: Ein Installateur reduzierte bei einer Nachmontage die vorgeschriebenen 8 Dübel pro m² auf 5. Ergebnis? Inspektion durch den Bausachverständigen und teure Nacharbeiten. Solche „Kleinigkeiten“ summieren sich schnell.
Dr. Thomas Krüger vom Institut für Fassadentechnik der TU Darmstadt warnt: In 45 Prozent der Fälle führen nicht berechnete Windlasten und fehlende Berücksichtigung der Tragfähigkeit im Untergrund zu späteren Schäden. Also: Nicht raten, sondern rechnen. Die DGfW-Richtlinie 04/2022 betont, dass Dübelmengen immer berechnet werden müssen, basierend auf DIN EN 1991-1-4 (Windlasten) und der Tragfähigkeit des jeweiligen Untergrunds.
Untergrund-Vorbereitung: Der Schlüssel zum Erfolg
Bevor der erste Dübel gesetzt wird, muss der Untergrund stimmen. Eine saubere, tragfähige Oberfläche ist die Basis. Lose Putzstellen, Salzausblühungen oder alte Anstriche müssen entfernt werden.
Besonders wichtig bei Holzuntergründen: Standarddübel versagen dort oft. Hier sind spezielle Dübel wie ejotherm STR H von EJOT nötig. Auch bei alten Mauerwerken mit geringem Druckfestigkeit lohnt sich ein Blick in die Herstellerangaben. Manche Systeme erfordern andere Bohrdurchmesser oder Dübellängen.
Tipp: Machen Sie vor der eigentlichen Montage einen Probeflug. Setzen Sie einige Dübel in unterschiedlichen Bereichen der Fassade und prüfen Sie, ob sie fest sitzen. Das kostet wenig Zeit, erspart aber große Überraschungen.
Rechtliche Vorgaben und aktuelle Trends
Die Anforderungen steigen. Ab 2026 schreibt die novellierte Energieeinsparverordnung (EnEV 2024) eine Mindestdämmstärke von 20 cm vor. Das bedeutet längere Dübel und höhere Anforderungen an die Befestigung. Zudem verlangen neue Zulassungen ab 2025 die Dokumentation der Dübelanzahl und -position pro m². Das macht Montagefehler nachweisbar - gut für Sie als Bauherr, wenn es später Streit gibt.
Der Markt reagiert darauf. fischer hat beispielsweise den UX-Dübel vorgestellt, der ohne Vorbohren direkt in Holzunterkonstruktionen montiert werden kann. Baumit erweitert sein Sortiment mit speziellen Quaddern für mineralische Dämmstoffe. Und die DGfW plant bis Ende 2025 eine digitale App, die Handwerkern vor Ort die korrekte Dübelanzahl basierend auf Windlastberechnung anzeigt.
Das ifo-Institut prognostiziert für 2025 einen WDVS-Dübelmarkt von über 587 Mio. Euro. Der Anteil von Dübeln mit integrierter Wärmebrückenreduzierung liegt bereits bei 63 Prozent und wächst weiter. Qualität zahlt sich also doppelt aus: energetisch und wirtschaftlich.
Checkliste für Ihre nächste Sanierung
Halten Sie diese Punkte fest, wenn Sie einen Auftrag vergeben oder selbst handwerkeln:
- Untergrund geprüft und vorbereitet?
- Dübelmenge berechnet (nicht geraten)?
- Richtiger Dübeltyp für den Untergrund gewählt?
- Bohrtiefe mit Anschlag kontrolliert?
- Dämmplatten im Versatz gelegt?
- Sockelschienen mit max. 30 cm Dübelabstand befestigt?
- Abdichtung an Schienen und Anschlüssen vorhanden?
- Dokumentation der Dübelpositionen erstellt?
Mit diesen Schritten minimieren Sie das Risiko von Folgeschäden erheblich. Und falls doch mal etwas schiefgeht: Eine frühe Korrektur ist immer günstiger als eine komplette Demontage.
Wie viele Dübel brauche ich pro Quadratmeter bei einem WDVS?
Als Faustregel gelten mindestens 8 Dübel pro m² bei Standardbedingungen. Bei höheren Windlasten, größeren Dämmdicken oder ungünstigen Untergründen kann die Zahl höher liegen. Immer die Berechnung nach DGfW-Richtlinie 04/2022 heranziehen.
Was ist der Unterschied zwischen Schlagdübeln und Schraubdübeln?
Schlagdübel werden mit dem Hammer gesetzt und eignen sich für massive, gleichmäßige Untergründe. Schraubdübel werden mit einem Bit eingeschraubt, bieten mehr Kontrolle über die Tiefe und sind besser für unebene Flächen oder wenn präzises Arbeiten nötig ist.

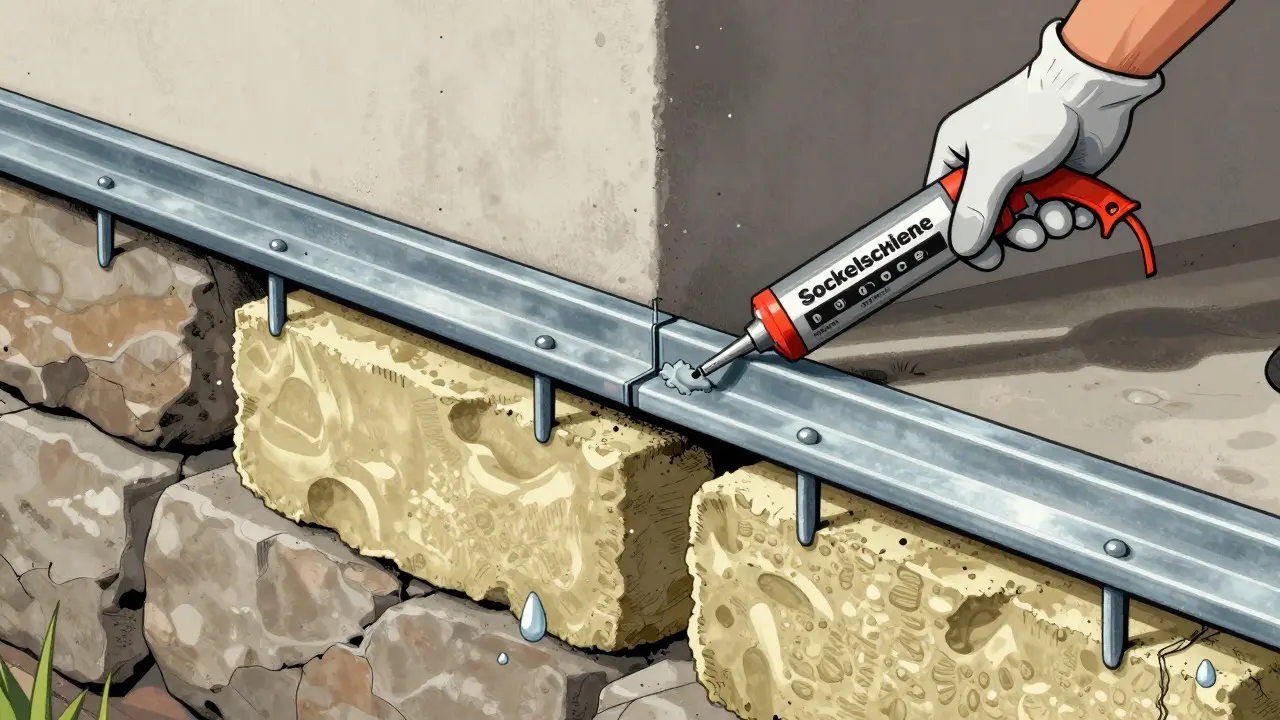

Muss ich bei der Sockelschiene unbedingt abdichten?
Ja, unbedingt. Ohne dauerelastische Dichtmasse im unteren Bereich der Montagebuchse kann Wasser direkt an die Wand gelangen und Feuchteschäden verursachen. Das ist ein häufiger Grund für spätere Putzablösungen.
Welche Dübel eignen sich für Holzuntergründe?
Standarddübel für Mauerwerk funktionieren bei Holz oft nicht zuverlässig. Spezielle Dübel wie ejotherm STR H oder neuerdings der fischer UX-Dübel sind dafür entwickelt. Achten Sie auf die Herstellerangabe für Holzunterkonstruktionen.
Was passiert, wenn ich zu wenige Dübel setze?
Das System verliert seine Stabilität unter Windlast. Im Extremfall reißen Dübel aus, die Dämmplatte löst sich teilweise oder komplett. Das führt zu teuren Reparaturen und möglichen Gewährleistungsstreitigkeiten. Besser einmal zu viel als zu wenig setzen.
