Stellen Sie sich vor, Sie stehen vor einem digitalen Stadtplan. Statt einer flachen, statischen Karte sehen Sie ein komplexes Geflecht aus farbigen Flächen, Symbolen und versteckten Datenfeldern. Das ist der digitale Bebauungsplan. Er ist die neue Normalität in der deutschen Raumplanung. Doch für viele Architekten, Bürger und sogar Planer wirkt er oft wie ein verschlüsseltes Dokument. Warum? Weil das Verständnis nicht mehr nur auf dem visuellen „Wie sieht es aus?“ basiert, sondern auf dem technischen „Was bedeutet diese Information genau?".
Seit der Einführung des XPlanung-Standards (aktuell Version 5.3) haben sich die Spielregeln geändert. Ein digitaler Bebauungsplan ist keine einfache PDF-Datei mehr. Er ist ein strukturierter Geodatensatz, der nach strengen Regeln codiert ist. Wenn Sie diese Struktur ignorieren, riskieren Sie Fehlinterpretationen von Grundstücksrechten oder Baugebieten. In diesem Artikel zeigen wir Ihnen, wie Sie die Schichten (Layer), die Legende und die oft übersehenen Metadaten richtig entschlüsseln - ohne dass Sie ein GIS-Experte sein müssen.
Die Anatomie eines digitalen Plans: Mehr als nur Farben
Ein analoger Bebauungsplan war eine Zeichnung. Ein digitaler Plan ist eine Datenbank mit räumlicher Komponente. Die Basis bildet das XPlanung-Datenmodell, das Informationen in verschiedenen Ebenen organisiert. Um den Plan zu lesen, müssen Sie diese Ebenen trennen können.
Die erste Ebene sind die Geometrien. Hier geht es um die reinen Formen. Wo verläuft die Grundstücksgrenze genau? Wie groß ist die bebaubare Fläche? Diese Daten liegen typischerweise in einer Auflösung zwischen 1:1.000 und 1:5.000 vor. Wichtig ist hier die Genauigkeit: Die Geltungsbereiche müssen als Vektorpolygone mit mindestens 99,9 % Genauigkeit erfasst sein. Das bedeutet, dass die Grenzen im Digitalen exakter sind als auf jedem Papierplan, aber auch empfindlicher gegenüber kleinen Koordinatenfehlern.
Die zweite Ebene sind die Attribute. Jede geometrische Form hat Eigenschaften. Eine rote Fläche ist nicht einfach nur rot. Im Hintergrund steht ein Attribut wie „Wohngebiet“ oder „Verkehrsfläche“. Diese Zuordnung erfolgt über eindeutige Schlüssel, oft basierend auf der INSPIRE-Richtlinie. Wenn Sie einen Plan betrachten, schauen Sie also nicht nur auf die Farbe, sondern fragen Sie: Welches Attribut steuert diese Darstellung?
| Merkmal | Analoger Plan | Digitaler Plan (XPlanung) |
|---|---|---|
| Darstellung | Visuell (Farben/Symbole) | Semantisch (Datenmodelle) |
| Zugriff | Physikalisch oder statisches PDF | Dynamisch via WMS/WFS Dienste |
| Aktualität | Oft veraltet bei Änderungen | Echtzeit-Synchronisation möglich |
| Suchbarkeit | Nach Lage/Name | Nach Attributen, Metadaten, Raumbezügen |
Layer verstehen: Die Schichten der Realität

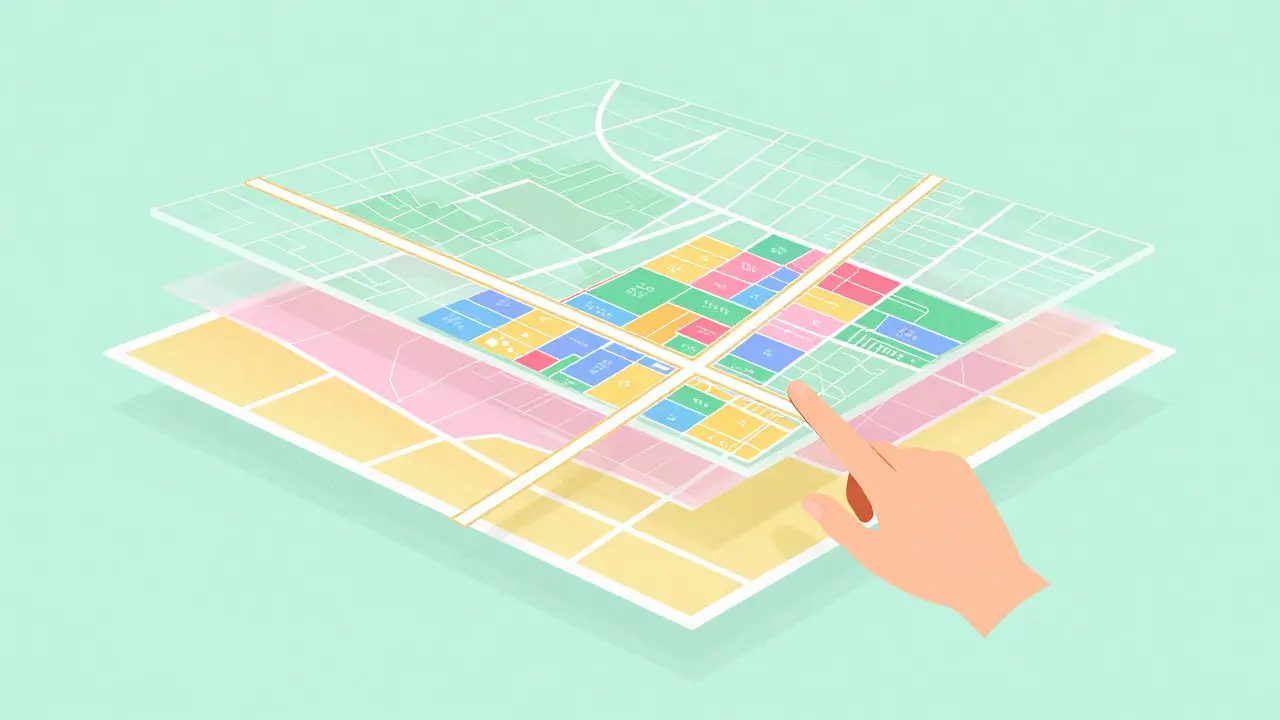

In jeder GIS-Software (wie QGIS oder ArcGIS Pro) wird ein digitaler Bebauungsplan in sogenannten Layern dargestellt. Stellen Sie sich das wie durchsichtige Folien vor, die übereinandergelegt werden. Der Fehler vieler Nutzer liegt darin, dass sie alle Layer gleichzeitig anschalten und verwirrt sind. Lesen Sie den Plan schichtweise.
- Bebauungsflächen-Layer: Dies ist die Kernschicht. Hier finden Sie die eigentlichen Festsetzungen. Wohngebiete, Industriegebiete, Mischgebiete. Achten Sie darauf, dass diese Flächen exakt den Kategorien der INSPIRE Data Specification on Land Use folgen. Eine „Grüngestaltungsfläche“ ist hier klar von einer „Freifläche“ unterschieden.
- Verkehrsflächen-Layer: Straßen, Wege, Parkplätze. Diese Layer enthalten oft zusätzliche Attribute zur Tragfähigkeit oder zum Status (geplant vs. fertiggestellt).
- Geltungsbereich-Layer: Oft übersehen, aber entscheidend. Dieses Polygon definiert, wo der Plan überhaupt rechtlich gültig ist. Alles außerhalb dieses Polygons unterliegt anderen Vorschriften. Bei der Arbeit mit digitalen Plänen muss dieser Layer immer aktiv sein, um Kontextfehler zu vermeiden.
Ein praktischer Tipp: Deaktivieren Sie temporär alle Layer außer dem aktuellen Thema. Wenn Sie wissen wollen, ob Ihr Grundstück baureif ist, schalten Sie den Verkehrs- und Grünlayer aus. So fokussieren Sie sich auf die relevanten Bebauungsfestsetzungen.
Die Legende: Entschlüsseln der Farbcodes
Die Legende ist das Wörterbuch des Plans. Aber Vorsicht: Nicht jede Farbe, die Sie sehen, ist standardisiert. Es gibt jedoch strenge Vorgaben für bestimmte Elemente. Gemäß dem Fachlich-technischen Leitfaden zur Bereitstellung von Bauleitplänen (GDI-BW, Version 3.1) müssen Außenflächen exakt den RGB-Farbwert 255,255,255 (Weiß) besitzen, wenn sie keine spezifische Nutzung darstellen. Abweichungen deuten oft auf Darstellungsfehler hin.
Warum ist das wichtig? Weil Laien oft annehmen, dass Rot automatisch „Verbaut“ bedeutet. In der digitalen Welt kann Rot je nach Konfiguration auch „Schutzgebiet“ oder „Eingriffsfläche“ sein. Immer die Legende prüfen. Noch besser: Nutzen Sie die Funktion „Identifizieren“ (Identify Tool) in Ihrer GIS-Software. Klicken Sie auf eine Fläche, und das System zeigt Ihnen das zugrunde liegende Attribut anstatt nur die Farbe. Das eliminiert Missverständnisse.
Eine Studie der Stadt Landau in der Pfalz zeigte, dass standardisierte Legendenstrukturen die Bürgerbeteiligung um 40 % erhöhten. Der Grund? Menschen trauen sich mehr, Pläne zu lesen, wenn die Symbole konsistent und erklärt sind. Als Leser sollten Sie daher stets prüfen, ob die angezeigte Legende zur aktuellen Version des XPlanung-Standards passt. Veraltete Legenden führen zu falschen Schlüssen.
Metadaten: Die unsichtbare Wahrheit
Hier scheitern die meisten. Metadaten sind Daten über Daten. Sie beschreiben, wer den Plan wann erstellt hat, welche Quelle verwendet wurde und ob der Plan noch aktuell ist. Prof. Dr. Markus Schwindt von der TU München warnt davor, dass 73 % aller Fehler bei der Nutzung digitaler Pläne auf unvollständige Metadaten zurückzuführen sind.
Was müssen Sie in den Metadaten suchen?
- Erstellungsdatum und Versionsnummer: Ein Bebauungsplan ändert sich. Ist die Version 5.3 kompatibel? Wurde der Plan seit 2023 aktualisiert?
- Koordinatensystem: Wird mit DHDN (alte deutsche Koordinaten) oder ETRS89/UTM gearbeitet? Eine falsche Projektion verschiebt Ihren Plan um bis zu mehrere Meter. Das kann bei Grenzstreitigkeiten katastrophal sein.
- Anwendungsstandard: Steht dort explizit „XPlanung“? Falls nein, handelt es sich möglicherweise um ein proprietäres Format, das nicht interoperabel ist.
Die XPlanung-Leitstelle empfiehlt die automatisierte Erzeugung von Metadaten, da dies den manuellen Aufwand um 58 % reduziert. Für Sie als Nutzer bedeutet das: Vertrauen Sie nicht blind auf die Anzeige. Prüfen Sie die Metadaten-Box (oft unter „Layer-Eigenschaften“ > „Informationen“) bevor Sie Entscheidungen treffen. Wenn die Metadaten fehlen oder lückenhaft sind, ist die Aussagekraft des Plans eingeschränkt.
Technische Hürden und Lösungen
Der Zugang zu digitalen Bebauungsplänen erfolgt meist über Webdienste. Zwei Standards dominieren:
- WMS (Web Map Service): Liefert Bilder der Karte. Gut zum Ansehen, schlecht zum Analysieren. Sie sehen die Farben, aber bekommen keine Daten.
- WFS (Web Feature Service): Liefert die eigentlichen Geometrien und Attribute. Notwendig für präzise Auswertungen, Flächenberechnungen und Verschneidungen mit anderen Datensätzen.
Falls Sie keinen Zugriff auf professionelle GIS-Software haben, nutzen Sie webbasierte Geoportale wie das GDI-BW oder GDI-RP. Diese bieten oft vereinfachte Viewer an. Doch Achtung: Die Performance hängt stark von der Internetverbindung und der Serverlast ab. Bei großen Dateien (hohe Granularität) kann es zu Verzögerungen kommen.
Ein häufiges Problem ist die fehlerhafte Transformation von analogen zu digitalen Plänen. Tools wie „XPlanCheck“ (Version 3.2) helfen Kommunen, diese Fehler zu minimieren. Als externer Nutzer können Sie solche Validierungsergebnisse manchmal in den Begleitdokumenten des Plans finden. Suchen Sie nach Hinweisen wie „Validierungsstatus: Bestanden“. Fehlt dieser Hinweis, gehen Sie mit Vorsicht vor.
Fazit: Vom Betrachter zum Analysten
Den digitalen Bebauungsplan zu lesen, ist eine Fähigkeit, die über das reine Sehen hinausgeht. Es erfordert ein Verständnis für die Struktur hinter der Darstellung. Indem Sie Layer isoliert betrachten, Legenden kritisch prüfen und Metadaten als Qualitätsmerkmal nutzen, gewinnen Sie Sicherheit in der Planung. Die Zukunft liegt in der Integration dieser Daten in digitale Zwillinge von Städten, aber bereits heute bietet der XPlanung-Standard Transparenz und Präzision, die analoge Pläne nie leisten konnten. Nutzen Sie diese Werkzeuge, um Ihre Projekte fundiert und fehlerfrei zu gestalten.
Welche Software brauche ich, um einen digitalen Bebauungsplan korrekt zu lesen?
Für die reine Ansicht reicht oft ein webbasierter Viewer der jeweiligen Landes-GDI (z.B. GDI-BW). Für detaillierte Analysen, Layer-Manipulation und den Zugriff auf Attribute benötigen Sie GIS-Software wie QGIS (kostenlos, mit XPlanung-Plugin) oder ArcGIS Pro (kommerziell, ab Version 2.9 optimiert). Ohne GIS-Software bleiben Sie auf visuelle Interpretation beschränkt und verlieren die semantische Tiefe der Daten.
Was bedeutet der XPlanung-Standard konkret für mich als Bürger?
Der XPlanung-Standard sorgt dafür, dass Bebauungspläne maschinenlesbar und vergleichbar sind. Für Sie bedeutet das: Höhere Transparenz, schnellere Suche nach relevanten Plänen und die Möglichkeit, eigene Geodaten (z.B. Ihr Grundstück) direkt mit den Planungsvorgaben zu überschneiden. Allerdings erfordert es etwas Einarbeitung, um die digitalen Strukturen zu verstehen.
Warum sind Metadaten so wichtig?
Metadaten geben Auskunft über Aktualität, Quelle und Qualität der Daten. Ohne korrekte Metadaten wissen Sie nicht, ob der Plan noch gültig ist oder welches Koordinatensystem verwendet wird. Fehler in den Metadaten führen laut Studien zu 73 % der Nutzungsprobleme, da falsche Annahmen über die Datenbasis getroffen werden.
Kann ich einen digitalen Bebauungsplan ausdrucken und verwenden?
Ja, aber mit Einschränkungen. Ein Ausdruck ist nur eine Momentaufnahme und verliert die dynamischen Eigenschaften wie Layer-Umschaltung und Attribute-Zugriff. Für behördliche Verfahren oder genaue Vermessungen ist die digitale Version mit Metadaten zwingend erforderlich, da sie die rechtliche Verbindlichkeit und technische Nachvollziehbarkeit garantiert.
Was ist der Unterschied zwischen WMS und WFS?
WMS (Web Map Service) liefert ein Bild der Karte, ähnlich wie Google Maps. Sie sehen die Farben, aber keine Daten. WFS (Web Feature Service) liefert die eigentlichen Geometrien und Attribute. Nur mit WFS können Sie Flächen messen, Texte auslesen und die Daten weiterverarbeiten. Für ernsthaftes Arbeiten ist WFS unerlässlich.
